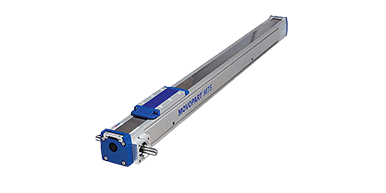

MG/TG直線模組>>特性
模塊化安裝地腳
安裝在T型槽內的限位開關支架
自動調節不銹鋼防塵帶
多種鞍座規格可選
單/雙螺母支撐
需要用到負載保持制動器
能承受高彎矩載荷
已獲專利的內部自調節菱形滑軌
可在所有方向安裝
簡便的T型槽安裝
沖洗保護
長行程
高速
| 規格/軸的尺寸 | M50/TP05 | M55/TG55B | M75/TG75K |
| 截面尺寸（寬x高）: mm | 50 x 50 | 58 x 50 | 86 x 75 |
| 皮帶型號 | GT 5MR-19 | 22-STD SM5-HP | STD5-40 |
| 最大行程長度: mm | 5000 | 7000 | 12000 |
| 最大直線速度: m/s | 5 | 5 | 5 |
| 最大加速度: m/s2 | 40 | 40 | 40 |
| 重復精度: ± mm | 0.2 | 0.2 | 0.2 |
| 最大輸入速度: rpm | 2300 | 2850 | 2300 |
| 工作溫度: °C | -20 to 70 | -20 to 70 | -20 to 70 |
| 最大動態負載(Fx): N < 2.5 m/s > 2.5 m/s | 400 200 | 400 200 | 900 450 |
| 最大動態負載 (Fy): N complete unit | 400 | 400 | 1485 |
| 最大動態負載(Fz): N 整個單元 | 400 | 400 | 1485 |
| 最大動態力矩(Mx): Nm 整個單元 | 5 | 9 | 49 |
| 最大動態力矩(My): Nm 整個單元 | 21 | 2 | 85 |
| 最大動態力矩(Mz): Nm 整個單元 | 21 | 2 | 85 |
| 最大驅動軸力(Frd): N | 350 | 200 | 600 |
| 最大驅動軸力矩(Mta): Nm | 10 | 7 | 30 |
| 皮帶輪直徑: mm | 41.38 | 33.42 | 41.38 |
| 軸每旋轉一周行程: mm | 130 | 105 | 130 |
| 重量: kg 零行程單元重量 每100 mm行程的重量 每個滑架重量 | 0.71 0.96 0.33 | 4.1 0.41 1.10 | 6.30 0.67 1.50 |
